Drawing ပံုတစ္ပံုကို ဆဲြသားရာတြင္ ပါ၀င္ေသာ အရာ၀တၱဳမ်ား (Member) မ်ားကို ျဖစ္ေစ၊ အျခားအေၾကာင္းအရာ တစ္ခုခုကို ျဖစ္ေစ၊ Table တစ္ခု အျဖစ္ ထည့္သြင္းရန္ လုိအပ္ေလ့ ရွိပါတယ္။ အစပထမ AutoCAD Software မ်ားမွာ Table Command မပါ၀င္ပါဘူး။ Line drawing tool ေတြကို အသံုးျပဳၿပီး Table ကုိဖန္တီး ရပါတယ္။ AutoCAD 2006 ကစၿပီး Table Command ပါ၀င္လာတာေၾကာင့္ ဖန္တီးဖို႔ ပထမဦးဆံုး အတိုင္ (Column) နဲ႔ အတန္း(Row) ေတြကို သတ္မွတ္ရပါမယ္။ မိမိ္ဖန္တီးထားတဲ့ Column နဲ႔ Row ေတြ မလုံေလာက္လွ်င္လည္း ထပ္မံ မြန္းမံႏုိင္ပါတယ္။ ဥပမာအားျဖင့္ 12 rows ၊ 9 cloumns ရွိတဲ့ Table တစ္ခုကို ဖန္တီးၾကည့္ၾကပါစို႔။
Menu Bar >> Draw >> Table
Draw toolbar >> table button
Command >> table
Insert Table dialog box တစ္ခု ေပၚလာပါလိမ့္မယ္။
Column & Row Setting ထဲမွာ Column ကို 9 နဲ႔ Row ကို 12 လို႔ ႐ိုက္ထည့္ၿပီး OK ကိုႏွိပ္လုိက္ပါက Table တစ္ခု ေပၚလာ ပါလိမ့္မယ္။
မိမိထည့္သြင္းလုိေသာ စာကို ထည့္သြင္း လုိေသာ အကြက္တြင္ Double-click ႏွိပ္ၿပီး ထည့္သြင္း ႏုိင္ပါတယ္။ တစ္ခါတရံ Table တစ္ခုမွာ Row High နဲ႔ Column Width ေတြ မတူညီမႈေတြ ရိွတတ္ပါတယ္။ Row High နဲ႔ Column Width ေတြကိုလည္း မိမိလုိအပ္သလုိ ခ်ဲ႕ႏိုင္ပါတယ္။ Cell တစ္ခုကို click လုပ္လုိက္ရင္ သူနဲ႔သက္ဆုိင္တဲ့ grip point ေလး ေလးခုရွိပါတယ္။ အဲဒီ့ grip point ေလးေတြကို mouse နဲ႔ ဆဲြယူၿပီး High နဲ႔ Width ေတြကို ခ်ိန္ညိႈ ႏုိင္ပါတယ္။ Cell ေလးေတြထဲမွာ စာ႐ိုက္ထည့္တဲ့ အခါမွာလည္း Horizontal အတုိင္းမေရးဘဲ Vertical အတုိင္းလည္း ေရးႏုိင္ပါတယ္။
ေခါင္းစဥ္ အႀကီး တစ္ခုေအာက္မွာ ေခါင္းစဥ္ငယ္ေလးေတြ ျပဳလုပ္တဲ့ Table ပံုစံမ်ိဳးကုိလည္း ဖန္တီးႏုိင္ပါတယ္။ Cell ေလးခုကို တစ္ခုတည္း ေပါင္းၿပီး Column Heading ေလးတစ္ခု အျဖစ္ ဖန္တီး ၾကရေအာင္။
ေပါင္းစပ္လုိေသာ Cell ေလးခုကို Select လုပ္ပါ။ အဲဒီ့ Cell ေတြေပၚမွာ right click ႏွပ္ရင္ Pull up Menu တစ္ခု ေပၚလာပါမယ္။ အဲဒီ့menu ထဲက Merge cells ထဲကေန All ကို ေရြးခ်ယ္လိုက္ရင္ cell ေလးခု တစ္ခုတည္း ျဖစ္ၿပီး Column Heading က အလယ္မွာ ေပၚေနပါလိမ့္မယ္။

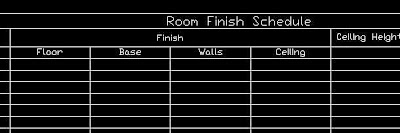

Column Heading ေအာက္က Sub Heading ေလးေတြကို ျပဳျပင္ ဖန္တီး ၾကည့္ၾကပါစို႔။
ပထမဦးစြာ Sub Heading အျဖစ္ မိမိ လုိအပ္ေသာ စာသားကို ေရးသြင္းပါ။
ထို Sub Heading Cell ေလးခုကို select လုပ္ပါ။ right click ႏွိပ္ၿပီး properties bar ကိုေခၚပါ။ properties bar Content မွText rotation ကို 90۫۫ အျဖစ္ ေျပာင္းလဲလုိက္ပါ။ဒါဆုိရင္ Text ေလးေတြက အလ်ားလုိက္ ကေန ေဒါင္လုိက္ အျဖစ္ ေျပာင္းလဲ သြားပါလိမ့္မယ္။ အဲဒီ့အခါ Column Width ကို လုိအပ္သလုိ အက်ဥ္းအက်ယ္ ျပဳလုပ္ေပးလုိက္ပါက ေသသပ္လွပတဲ့ Sub Heading ေလးေတြကို ရရွိမွာ ျဖစ္ပါတယ္။
ဒါ့အျပင္ Excel file ေတြမွာ Formula ေတြ ထည့္သြင္း အသံုးျပဳ သလုိပဲ AutoCAD Table ေတြမွာလည္း Formula ေတြ ထည့္သြင္းၿပီး လိုအပ္တဲ့ တြက္ခ်က္မႈေတြကို ျပဳလုပ္ႏုိင္ပါတယ္။ Select လုပ္ထားတဲ့ Cell ေတြကို right click လုပ္ၿပီး pull up menu က Insert Formula ကိုေရြးခ်ယ္ၿပီး မိမိ လုိအပ္ေသာ Table တစ္ခုကို ျပဳလုပ္ႏုိင္ပါတယ္။
